变频器(Variable-frequency Drive，VFD)是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器的基本组成

变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

工作原理综述

变频器工作原理弄明白之前，不妨先看看变频器究竟为何方神圣?变频器就是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。而这其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电(及核心控制电路实现：交-直-交的过程)。而变频技术是应交流电机无级调速的需要而诞生的。

而其工作原理用公式来表达的话便是：n=60 f(1-s)/p(1)式中
   n———异步电动机的转速;
   f———异步电动机的频率;
   s———电动机转差率;
   p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

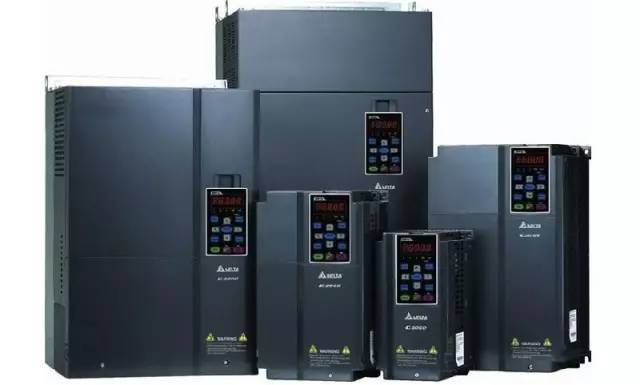

通用变频器

为什么变频器不能用作变频电源?

   变频电源是将市电中的交流电经过交流—直流—交流的变换，输出为纯净的正弦波，输出频率和电压一定范围内都可调，得到了广泛应用，完全可以替代变频器的作用，而且能更好的保护设备，完全可以当做一般电源来用。

变频电源可以输出任何国家的电网电压和频率，也可以适用各种阻抗特性的负载，包括电阻性，电容性，电感性及其它非线性负载作用；非常接近于理想的交流电源。需要引起关注的是负载类型不同，所需要变频电源的功率容量也不尽相同。

变频器可称为变频调速器，变频器控制调节电机转速，主要用在电机上，其输出电压的波形为脉冲方波，且谐波成分多，如用来检测进口设备的话，对其伤害很大。其电压和频率同时按比例变化，不可分别调整，不符合交流电源的要求，变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

广大用户选用好合理的电源，就能模拟世界各地的电压，频率，获得可靠的实验数据，通过对变频电源与变频器的分析，相信大家都掌握了变频电源和变频器的输出电源特性，也了解了实验室使用变频器所带来的诸多问题，为实验室选择合理的变频电源装置提供了依据。

由其是对于电工电气知识掌握较少的机械类工程技术人员来说，合理选择实验室电源装置，才能对产品性能检测，型式试验提供保证，才能使产品在世界各地畅通无阻。设备专用电源首选是变频电源！
